桁架机械手：电气控制与感知系统的“神经大脑”大揭秘

如机械部分是桁架机械手的骨骼肌肉，那电气控制系统就是它的神经大脑——没有它，再强壮的机械手也只是个“植物人”！今天就带你认识这位工业体操运动员的“智慧大脑”和“感官系统”，看看它们如何让冰冷的钢铁焕发生命力！

一、控制系统层级：机械手的“神经系统架构”

人的神经系统分大脑、脊髓、神经末梢，机械手也一样，层层递进，各司其职。

层级	名称	作用	特点
决策层	工业PC / HMI（人机界面）	工艺逻辑与界面交互	“总司令部” ——这里是操作员和机器对话的地方。就像飞机驾驶舱，按钮、屏幕、指示灯一应俱全。操作员在这里下达命令：“去3号工位，抓那个零件，放到检测台上！”HMI把这些话翻译成机器能懂的指令。
控制层	PLC / 专用数控系统	运动控制核心	“脊髓+小脑” ——接收大脑指令，协调各个肌肉运动。PLC就像人体的自动控制系统，自动算好每个轴该跑多快、什么时候停。
执行层	伺服驱动器、变频器、I/O模块	实时执行指令	“运动神经元” ——把PLC的弱电信号变成驱动电机的强电力量。没有它，大脑的指令就卡在半路。
感知层	编码器、光栅尺、传感器	反馈位置与状态	“感觉神经” ——告诉大脑“我现在到哪儿了”“碰到东西了”“温度太高了”。没有感知层，机械手就是个“盲人”，撞墙了都不知道停！

这四个层级的配合就像：你（决策层）决定去拿杯子，大脑（控制层）规划动作，运动神经（执行层）传递信号，手部肌肉（机械部分）执行，同时眼睛和触觉（感知层）不断反馈“快到了”“碰到了”——一套完美的闭环控制系统！

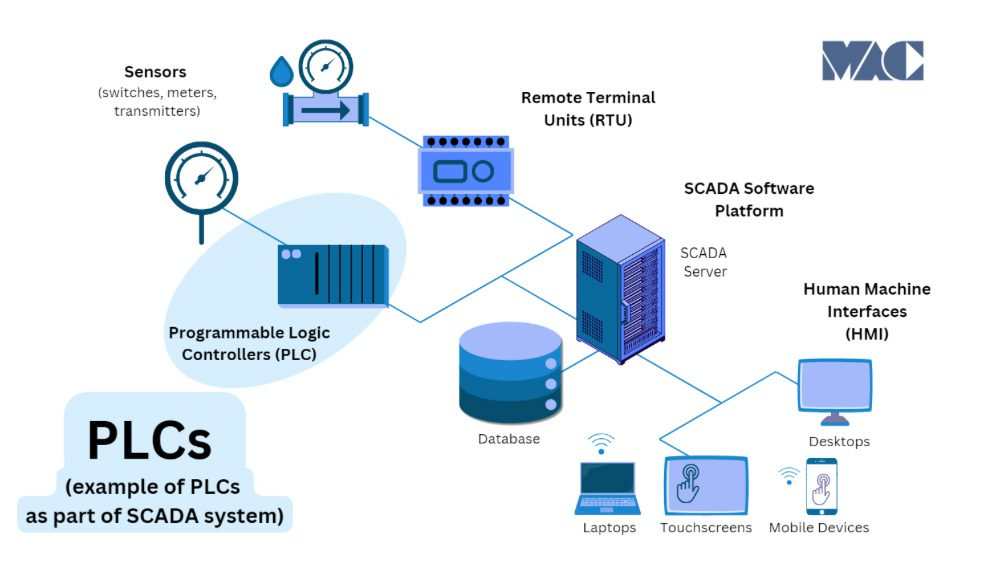

二、PLC：机械手的“小脑”

PLC是可编程逻辑控制器的简称，是桁架机械手最核心的控制部件。选PLC就像选汽车发动机——排量（性能）决定能跑多快，品牌决定可靠性。

类型	代表品牌	特点	对比
德系高端	西门子	行业霸主，生态完整，软件强大（TIA Portal）	“奔驰S级” ——高端、稳重、贵！开出去有面子，但学习成本高，得专门去“驾校”培训。适合不差钱、追求极致稳定的大厂。
日系实用	三菱、欧姆龙	在机床、激光设备领域有深厚积累	“丰田凯美瑞” ——可靠、好用、保值！开十年不出大毛病，维修保养也方便。和自家伺服系统配合得天衣无缝，是设备厂商的“省心之选”。
国产性价比	汇川、信捷、台达	性价比极高，功能快速迭代	“比亚迪、吉利” ——进步神速，配置高，价格香！以前大家看不上，现在真香警告。汇川的PLC配自家伺服，性价比和易用性优势突出，是许多设备厂商的“发家致富好伙伴”。

三、伺服系统：机械手的“肌肉驱动器”

伺服系统 = 伺服驱动器 + 伺服电机。它是PLC的“打手”，PLC说“动”，它就让电机动；PLC说“停”，它就让电机停，而且必须停得准！

类型	代表品牌	特点	对比
欧系	西门子、SEW、倍福、博世力士乐	精度高、刚性强、价格贵	“德国工艺刀具” ——双立人菜刀，锋利、耐用、能传家。但价格也让人肉疼，一套顶别人三套。适合高端设备、出口设备。
日系	安川、三菱、松下、发那科	稳定、易用、性价比高	“日本厨刀” ——锋利、精致、手感好。全球自动化设备上用最多的就是日系伺服，不是最顶级，但绝对最均衡。安川的Σ系列，江湖人称“伺服界的卡罗拉”。
国产	汇川、埃斯顿、禾川、台达	性能快速提升，价格优势明显	“国产刀具” ——以前是“能用但不好用”，现在是“好用还便宜”。汇川是国内伺服领域的绝对领导者，市占率第一，技术已逼近日系。是降本增效的首选。

伺服系统的三个核心指标：

响应速度：从收到指令到开始动作的时间，越快越好。就像运动员的反应速度。
定位精度：能不能停准，差多少。就像射击运动员，能不能打中十环。
过载能力：短时间内能出多大力。就像举重运动员，能不能瞬间爆发。

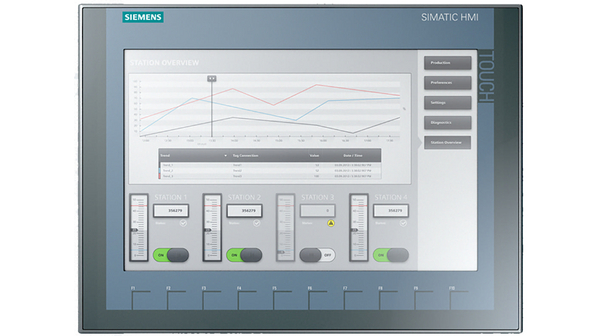

四、HMI/触摸屏：机械手的“表情和声音”

HMI是人机交互的窗口，是操作员和机器对话的地方。一个好的HMI，就像一个有礼貌的服务员——问什么答什么，让干什么干什么。

类型	代表品牌	特点	对比
德系	西门子	与自家PLC无缝集成，生态完整	“苹果生态” ——用西门子PLC配西门子HMI，就像iPhone配Mac，无缝衔接，体验一流。但价格也一流。
日系	欧姆龙、三菱	稳定可靠，与自家控制器配合好	“原厂配件” ——虽然不是最炫酷，但绝对最匹配。就像丰田用原厂配件，省心。
台系/国产	威纶通、昆仑通态、步科、汇川	性价比极高，功能实用	“安卓平板” ——功能不少，价格不贵，兼容性好。威纶通是HMI领域的“老大哥”，市场占有率极高，几乎所有PLC都能连。
国产新秀	汇川IT7000系列	高性能、高颜值，与汇川伺服完美配合	“华为MatePad” ——国产高端，性能和颜值都不输进口，价格还实惠。是国货崛起的代表。

HMI的“三个友好”：

界面友好：一看就懂，不用翻说明书。好的界面像导航软件，告诉你“前方300米右转”。
操作友好：点一下就响应，不卡顿，不误触。就像手机屏幕，指哪儿打哪儿。
维护友好：报警信息一看就明白，不像某些进口设备，报个警还得查代码手册。

五、检测单元：机械手的“五官”

没有传感器，机械手就是“盲聋哑”的残疾人。检测单元让机械手感知世界，知道自己在哪里、周围有什么、干得怎么样。

类型	名称	作用	特点
位置感知	编码器、光栅尺	实时反馈位置，形成闭环控制	“GPS导航” ——伺服电机自己转了多少圈，靠编码器知道；最终移动了多少距离，靠光栅尺知道。就像开车，编码器是轮速传感器，光栅尺是GPS定位。
边界感知	限位开关	防止机械手跑出安全范围	“悬崖护栏” ——机械手跑得太远会撞墙，限位开关就是悬崖边的护栏。碰到就紧急刹车，保护设备也保护人身安全。
存在感知	接近开关、光电传感器	检测工件有没有、在不在位	“眼睛” ——告诉PLC：“工件到位了，可以抓了！”“工件没了，别白跑一趟！”没有它，机械手就会“空抓”，像个瞎子摸鱼。
压力感知	压力传感器	检测夹爪有没有夹紧	“触觉” ——夹工件不能太松（会掉），也不能太紧（会损坏）。压力传感器就像手指的触觉，告诉大脑“力度刚刚好”。

品牌江湖（传感器也有门派之分）：

类型	代表品牌	特点
德系	西克(SICK)、倍加福	精度高、寿命长、价格贵，传感器里的“奔驰”
日系	欧姆龙、基恩士、山武	好用、耐用、性价比高，传感器里的“丰田”
国产	兰宝、沪工、亿光	价格便宜、够用就好，传感器里的“五菱宏光”

六、低压电气：机械手的“血管和保险丝”

这部分不起眼，但缺了它整个系统都得瘫痪。就像家里的配电箱，平时看不见，跳闸才知道重要。

名称	作用	特点
断路器	过载和短路保护	“保险丝Pro Max” ——电流太大了就跳闸，保护电路和设备。就像家里的空气开关，跳了别急着合，先找找哪儿短路。
接触器	控制大电流通断	“远程开关” ——用小电流控制大电流，就像用遥控器开关电视。PLC没法直接控制大电机，得靠接触器当“中间人”。
继电器	信号转换和隔离	“翻译官” ——把一种信号转成另一种，同时隔离两边电路。就像翻译官，把中文转成英文，还保证两人不直接接触。
开关电源	把交流电变成直流电	“充电宝” ——把220V交流电变成24V直流电，给PLC、传感器供电。没有它，所有电子设备都“没电吃饭”。

品牌江湖：

门派	代表品牌	特点
欧系	施耐德、西门子	高端大气，价格不菲，外资设备标配
日系	欧姆龙、和泉	精致可靠，日系设备首选
国产	正泰、德力西	性价比之王，国内90%的设备都用它，便宜又耐用

冷知识：正泰和德力西的创始人都曾是“温州电器厂”的同事，后来各自创业，成了国内低压电器的两大巨头。江湖人称“南德力西，北正泰”！

七、视觉部分：机械手的“火眼金睛”

视觉系统是桁架机械手迈向智能化的关键。有了它，机械手不再是“盲操作”，而是能“看见”工件、识别位置、自动补偿。

类型	代表品牌	特点	对比
智能相机	康耐视(Cognex) In-Sight、基恩士(Keyence) CV-X	集成度高，即插即用，适合标准化场景	“傻瓜相机” ——开机就能用，不用懂太多光学原理。康耐视是视觉界的“苹果”，用户体验一流；基恩士是“索尼”，画质好，价格也感人。
基于PC的视觉	康耐视VisionPro、Halcon、海康威视	灵活性强，可深度开发，适合复杂场景	“单反相机” ——功能强大，但需要专业知识。Halcon是视觉界的“尼康”，算法库强大，是视觉工程师的标配。
国产视觉新锐	海康威视、华睿科技、奥普特(OPT)	性价比高，服务好，快速崛起	“大疆、小米” ——用一半的价格，买到80%的性能，服务还特别好。海康威视从安防跨界做工业视觉，技术底子厚，产品线全，是国产视觉的领头羊。

视觉系统的三大核心集成要点：

通信集成：视觉系统通过以太网（TCP/IP、Modbus TCP）或串口将结果（如偏移量X、Y、θ）发给PLC，PLC据此控制伺服电机进行位置补偿。高端方案中，视觉控制器可通过EtherCAT等高速总线直接与伺服驱动器通信，实现极低延迟的“飞拍”和闭环补偿。
生动比喻：就像打篮球，视觉是眼睛，看到篮筐位置；PLC是大脑，计算该往哪儿投；伺服是手臂，执行投篮动作。眼、脑、手完美配合，才能空心入网！
触发与同步：硬件触发——通过PLC或传感器给相机一个触发信号，实现拍摄与运动位置的精确同步；软件触发——由PLC程序控制拍摄时机。
生动比喻：就像拍照，硬件触发是“自拍杆按快门”，准时准点；软件触发是“喊123大家一起喊茄子”，可能有点延迟。
坐标系标定（手眼标定）：这是最关键的步骤！必须建立“相机像素坐标系”与“机器人/机床机械坐标系”之间的精确转换关系。只有这样，视觉识别的像素位置才能被转换为精确的机械移动指令。
生动比喻：就像用地图导航，地图上的点（像素坐标）必须对应真实世界的经纬度（机械坐标）。如果标定不准，就像地图标错了位置，导航带你去的不是你想去的地方！

八、控制逻辑：机械手的“思维程序”

控制逻辑是PLC里跑的“灵魂”，决定了机械手怎么思考、怎么行动。一个好的控制程序，就像一个有经验的老工人——知道什么时候该干什么，遇到问题知道怎么处理。

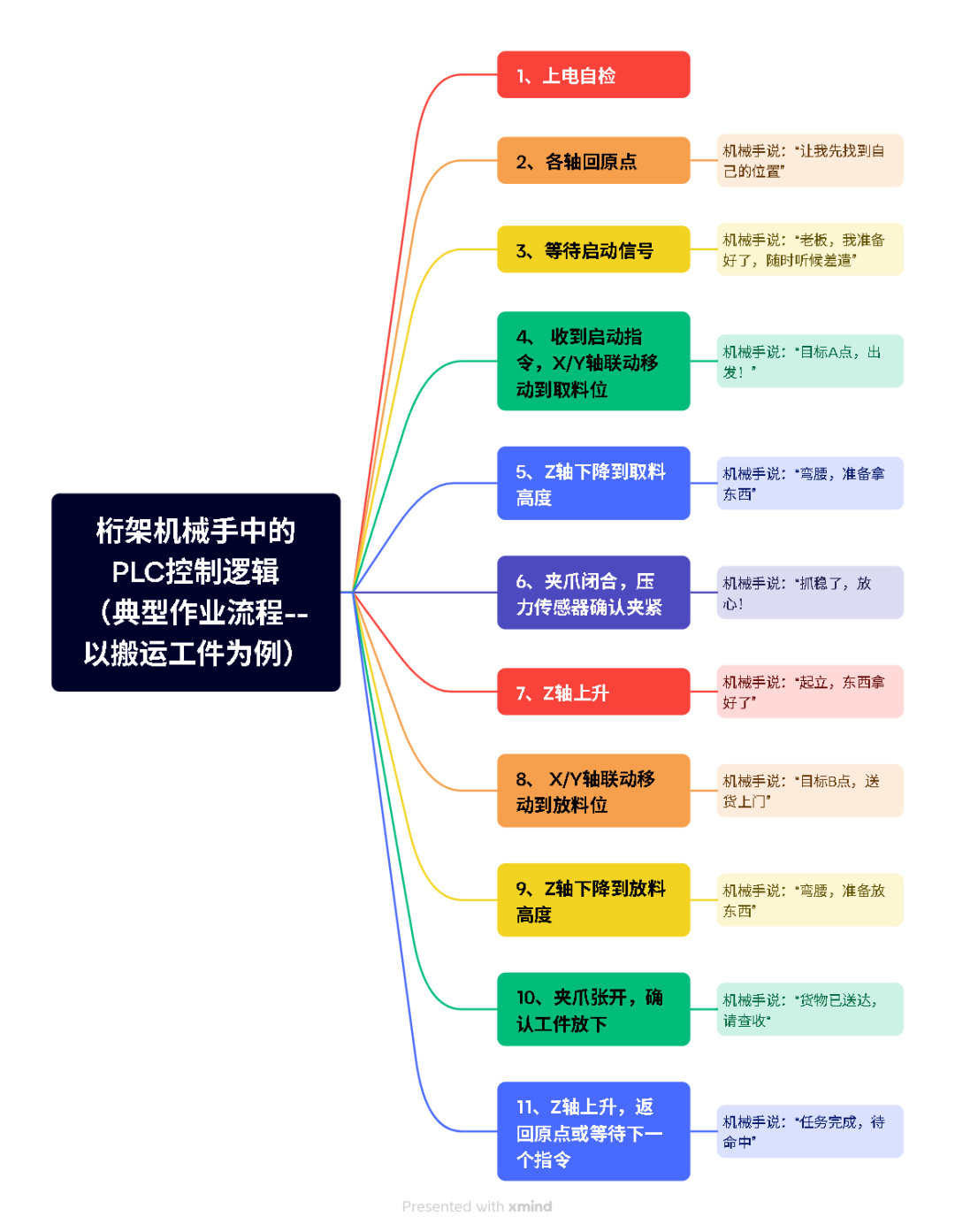

典型作业流程（以搬运工件为例）

控制逻辑的“三个层次”

层次	内容	类比
基础逻辑	轴运动控制、I/O处理、报警处理	“条件反射” ——碰到烫的东西手会缩，不需要思考。PLC读到限位开关信号，立即停轴，这就是基础逻辑。
工艺逻辑	根据工件类型选择不同程序、不同参数	“专业技能” ——老工人知道不同材料用不同刀具、不同转速。PLC根据产品型号，调用不同的加工程序。
智能逻辑	视觉引导、自适应调整、数据记录分析	“经验智慧” ——老师傅看一眼就知道活儿该怎么干。视觉系统识别工件位置，自动补偿；PLC记录故障频率，预判维护时间。

九、完整控制方案推荐：两条主流技术路线

根据实际需求，桁架机械手的控制系统有两条主流路线：

路线一：高端路线（适合大型复杂设备、出口设备）

层级	推荐配置	特点
控制层	西门子S7-1500T（运动控制型PLC）	PROFINET总线，多轴联动，电子凸轮
执行层	西门子SINAMICS S120伺服	高性能，高响应，与PLC无缝集成
人机层	西门子SIMATIC HMI	TIA Portal一体化编程，维护方便
感知层	西克传感器 + 康耐视视觉	顶级配置，精度和可靠性双保障

路线二：高性价比路线（适合国内设备、批量生产）

层级	推荐配置	特点
控制层	汇川AM600系列中型PLC	EtherCAT总线，性能强劲，对标西门子
执行层	汇川SV660N伺服	与PLC完美配合，性价比极高
人机层	汇川IT7000 HMI	高性能触控，颜值在线
感知层	国产传感器 + 海康威视视觉	价格优势明显，服务响应快

路线三：紧凑型方案（适合空间有限、技术团队强的场景）

层级	推荐配置	特点
控制层	倍福CX系列嵌入式PC	软件定义控制，功能极强，扩展性好
执行层	EtherCAT伺服（可配任何品牌）	总线开放，选型灵活
人机层	TwinCAT HMI / 第三方HMI	完全定制，上限极高
感知层	按需配置	可集成第三方视觉、传感器

总结：电气控制系统的“黄金搭档”

一个优秀的桁架机械手控制系统，是各电气部分完美配合的结果：

PLC是大脑——决定做什么、什么时候做
伺服是肌肉——提供力量、保证精度
HMI是脸面——让人和机器能愉快对话
传感器是五官——感知世界、反馈信息
低压电气是血管——输送能量、保护安全
视觉是火眼金睛——让机器真正“看见”

选型时的“黄金法则”：

先定轴数和精度，再选PLC和伺服
品牌统一最好（PLC、伺服、HMI同一家，省去通信烦恼）
留足余量（I/O点数、PLC容量、伺服功率，都要有余量）
考虑售后（进口品牌服务慢，国产品牌响应快）

十、全系统整合：从“钢铁骨架”到“智慧生命”

现在，我们把机械部分和电气部分整合起来，看看一个完整的桁架机械手是怎么构成的：

系统	组成部分	角色
骨骼系统	立柱、横梁、纵梁	支撑整体结构
关节系统	X、Y、Z、R轴	实现多自由度运动
肌肉系统	齿轮齿条、滚珠丝杆、同步带	产生运动力量
滑轨系统	直线轨道、V型导轨等	保证运动方向
力量放大器	行星减速机	增强力量、匹配惯量
大脑	PLC / 数控系统	控制核心，决策中心
肌肉驱动器	伺服系统	执行大脑指令
五官	传感器、限位开关	感知内外环境
眼睛	视觉系统	识别工件、引导定位
脸面	HMI触摸屏	人机交互界面
血管	低压电气	供电、保护

最终呈现：一个能看、能听、能感觉、能思考、能行动的工业智能体！它不知疲倦地工作，精度始终如一，效率远超人工，是现代工厂不可或缺的“钢铁工人”。
