在自动化设备中，三位五通电磁阀经常用来控制气缸的进退和停止。但很多新手一看到“中封、中泄、中压”这三个词就懵了——它们到底有什么区别？该怎么选？

别急，今天用3张图和最直白的比喻，帮你一次搞懂。

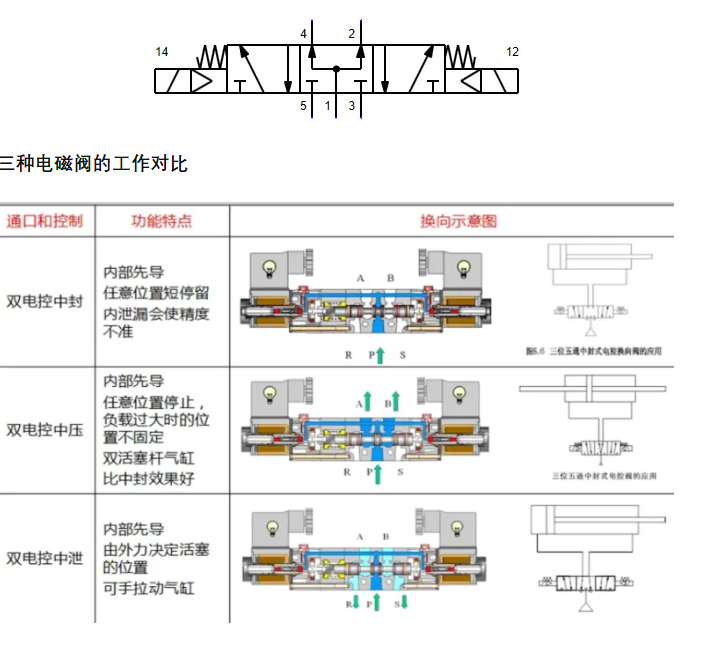

先复习：什么是“三位五通”？

Ø三位：阀芯有三个工作位置——左位、右位、中位。

Ø五通：有5个通气口——1个进气口(P)、2个工作口(A、B)、2个排气口(R、S)。

正常情况下，电磁阀通电时切换到左位或右位，控制气缸前进或后退；断电后，阀芯会自动回到中位。
而“中封、中泄、中压”指的就是中位时，这5个口是怎么连通的。

一、中位型 · 中封

也叫“中位封闭式”，中间位置所有口都堵住。

·P口：进气口关闭

·A口、B口：工作口关闭

·R、S：排气口关闭

▶ 通俗理解：
就像你把进出水管和排气管的阀门全部拧死。气缸两个腔室里的气既跑不出去，也进不来。

▶ 实际效果：
气缸活塞被两端残留的空气“锁死”，停止在断电时的位置。

✅ 优点：断电后能保持位置。
❌ 缺点：有泄漏风险，长时间保持会慢慢跑气；外力推动气缸会窜气。
⚙️ 适用场景：要求断电后短暂保持位置，且无外力冲击（如夹具、定位机构）。

二、中位型 · 中泄

也叫“中位卸压式”，中间位置A口、B口通排气口。

·P口：关闭

·A口 ⇌ R：连通（排气）

·B口 ⇌ S：连通（排气）

▶ 通俗理解：
把气缸两个腔的残余气体全部放空，就像给气球撒气。

▶ 实际效果：
气缸两个腔都通大气，活塞处于完全自由状态，可以轻松用手推动。

✅ 优点：断电后无背压，安全；外部力推动时无阻力。
❌ 缺点：不能保持位置，负载会自然下坠。
⚙️ 适用场景：需要断电后快速卸荷、手动调整位置（如防护门、释放机构）。

中位型 · 中压

也叫“中位加压式”，中间位置P口同时通A口和B口。

·P口 → A口、B口：连通（进气）

·R、S：关闭

▶ 通俗理解：
进气同时往气缸两头充气，两头压力相等。活塞杆能平衡在中间某个位置。

▶ 实际效果：
理想状态下活塞不动。但如果两端面积不等（如单出杆气缸有杆腔和无杆腔面积不同），会产生差动，活塞会向面积大的一侧移动。

✅ 优点：可实现中间位置停止（配合平衡力）。
❌ 缺点：平衡难调，对负载和密封要求高。
⚙️ 适用场景：需要活塞停在中位且负载较小（如精密定位、平衡系统）。
