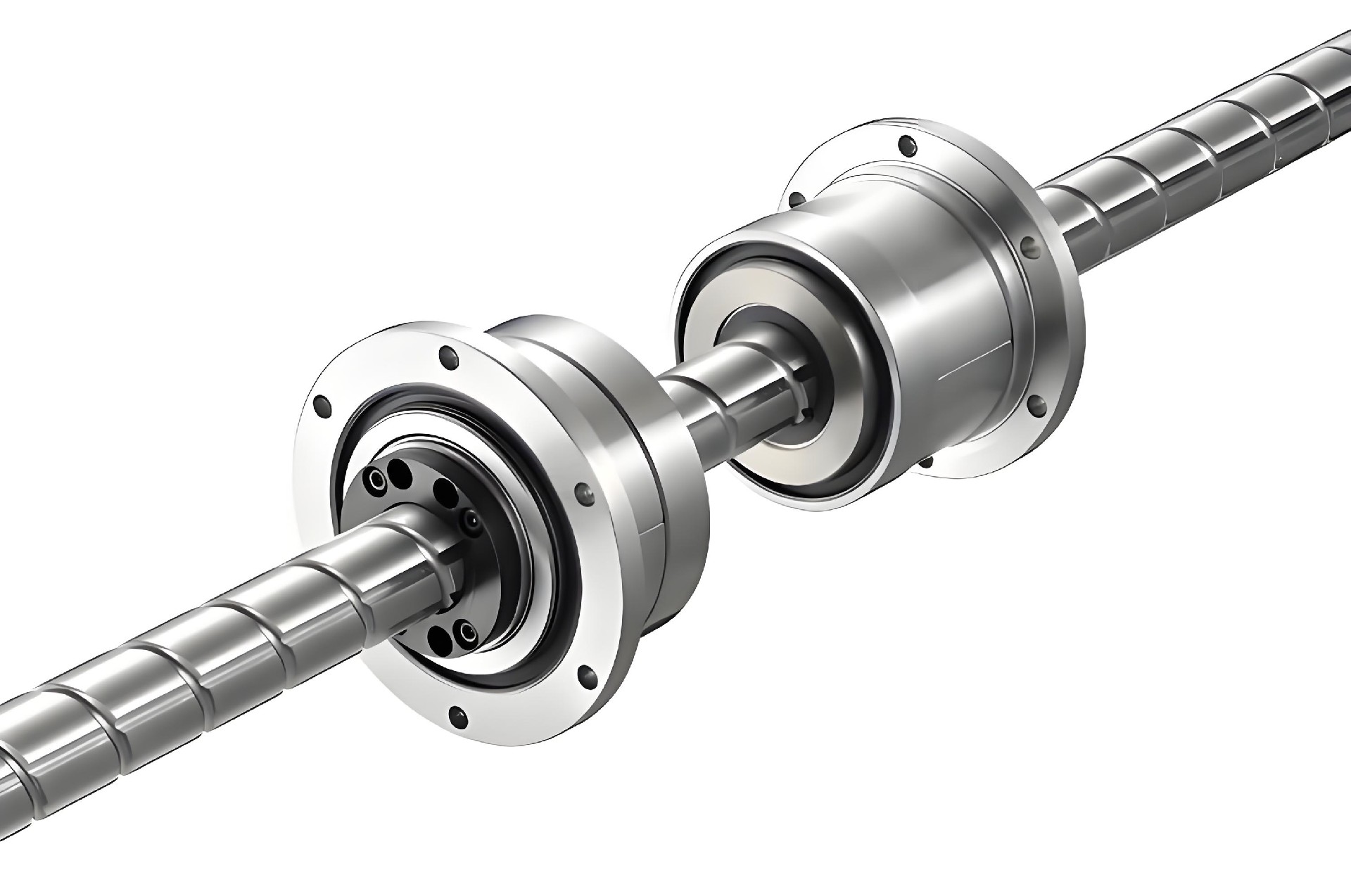

滚珠丝杠滚动花键复合单元是针对自动化、智能化生产线应用领域开发的新型复合滚动功能部件，产品广泛 应用于水平多关节机器人（SCARA）Z轴、点胶机、焊接机、自动装载机、自动检测设备及加工中心的ATC （自动换刀）等旋转运动与直线运动的机械组合装置。产品主要由空心丝杠花键轴、滚珠螺母滚动轴承复合 单元、花键套滚动轴承复合单元等零部件构成。

产品特点：

复合化：将滚珠丝杠螺旋滚道和滚动花键(直)滚道交叉设计在同一

根轴上,同时将滚珠螺母和花键套分别与滚动轴承高度集成，通过滚珠

螺母与花键套的旋转或停止，实现丝杠花键轴作旋转、直线、螺旋3种

形式的复合运动。

轻型化、低惯量：丝杠花键轴采用空心设计，整体质量轻；

滚珠螺母和花键套与轴承集成设计，使得滚珠螺母滚动轴承复合单

元、花键套滚动轴承复合单元径向尺寸足够小，转动惯量极低。

高速度、低噪音：滚珠丝杠选用大导程设计，加之旋转单元转

动惯量极低，在高速运动时噪音低。

安装简便：滚珠螺母滚动轴承复合单元、花键套滚动轴承复合单

元两端面设有标准的驱动带轮联接部位，方便用户选型，安装简便。
