机械设备中，丝杠结构用得很多。如模组丝杠结构，大部分是电机直连的方式，精度相比减速器连接精度高，因为减速机有齿间隙，会降低精度。

滚珠丝杠标准每个国家不一样，日本制造业比较强，且工业标准件在国内应用广泛，日标接受程度较高。尤其是MISUMI的标准件中，全部日本标准。即使是在中国生产，也是日本标准。

国标GB/T17587.3-1998，公差等级分为1、2、3、4、5、7、10共7个公差等级。中国的标准是取的任意300行程内定位误差。不同的公差等级适用于不同的工况。

下表是各地区的丝杠标准精度对比

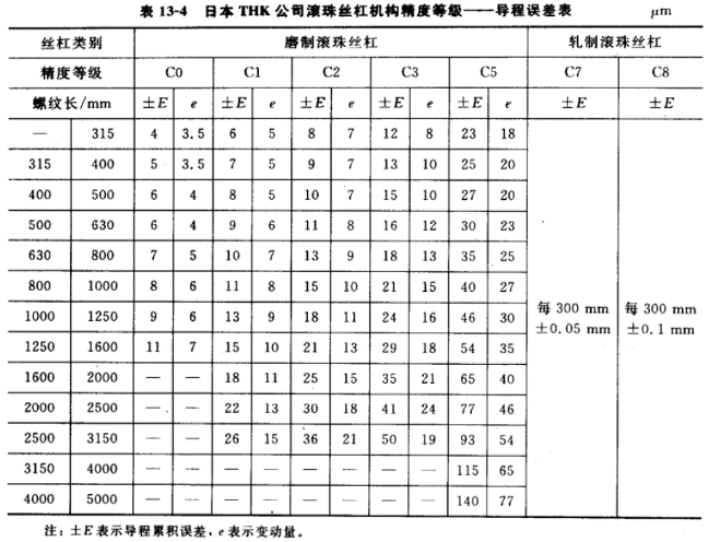

THK的丝杠行业内认可度高，相对于欧美丝杠性价比高。我们可以看下他们的精度表

表中也是以取每300mm内的误差。从这些信息看来，国产模组厂商在他们的样本上面没有这个参数，不管行程多少，定位精度都是±0.01或±0.02，主打一个行程变化，精度不变。其实这样描述是错误的，大行程精度肯定不如小程。

不同的工况，精度等级不一样

国内很难买到C3等级以下的滚珠丝杠，特别是国外的C0\C1\C2这种精度等级。有的人可能说都什么时代了，还在纠结这个，高精度直接上直线电机、再不够上压电位移台。说这句话是不综合全盘考虑成本等其它因素。滚珠丝杠有部分优点是直线电机无法替代。

C7精度是丝杠的一个分水岭，C7基本上是轧制出来，成本低，精度高一点的C5或者更高的都是磨制。C7也有轧制出来再磨的，精度会高一点点。

能耗低：效率高，能耗相对较低，发热量比直线电机小很多。

刚性大：适合重载应用。

自锁性好：配合刹车电机，垂直方向断电时可以比较好的保持位置。直线电机若是在垂直方向需要停止需要增加很多额外的零件。

滚珠丝杠只有一些固定的直径，种类并不多，主要有以下这几种直径：4、6、8、12、15/16、20、25、32、40、63mm等。

4、6、8这三种在光学滑台里面用的非常多，特别是直径6、8mm的C3等级非常多，行程大多300mm以内。

很多时候大家在选直径的时候随便估了一下，并没有深究里面的问题。要求不高可以这样操作，但是对于重载、高速这种工况下的使用，需要仔细评估丝杠直径这个参数。

在计算直径之前，需要先明确三个基本参数，它们决定了直径的理论下限：

最大行程：丝杠的螺纹长度。行程越长，为避免共振，所需直径越大。

最大负载：包括工作负载和运动部件自重。这是决定直径的核心因素。

最高转速：电机额定转速下丝杠的旋转速度。

第一步：根据负载计算最小直径（抗弯强度）

这是最基础的要求。可以粗略地认为，负载越大，所需直径越大。

经验法则：对于水平安装的丝杠，直径（mm）通常约为负载（kg）的平方根函数。更实用的方法是参考行业经验值：

负载 < 50 kg：直径可选 12-16mm

负载 50-200 kg：直径可选 20-25mm

负载 200-500 kg：直径可选 25-32mm

负载 > 500 kg：直径通常需 ≥ 40mm

第二步：根据行程和转速校验（避免共振）

这是选型中最容易被忽略但至关重要的一步。细长的丝杠在高速旋转时会产生振动，如同旋转的跳绳。

核心概念：危险速度。当丝杠的旋转频率与自身固有频率一致时，会发生剧烈共振。

校验方法：根据最大行程（L）和最高转速（N），计算出所需的最小直径（d）。

粗略估算：d ≥ (N * L²) / K

其中K是与安装方式相关的系数（例如，固定-支撑安装时K≈3.4×10^7）。

简单判断：如果 长径比（L/d） > 60，属于“细长丝杠”，在高速时极易失稳。此时要么增大直径，要么降低最高转速。

这种工况很多人在选型时会忽略，特别是在设计产能提升时，会压缩每个移动动作的时间，这样就会要求电机提速，把电机速度用到极致。当丝杠转到3000转每分时，长行程丝杠注定会产生共振。

第三步：根据刚度要求校验（保证定位精度）

对于高精度设备（如机床、精密检测仪），仅满足不弯曲是不够的，还必须保证丝杠在受力下变形极小。

原理：直径越大，轴向刚度和扭转刚度越高。

校验：计算在最大切削力或加减速力下，丝杠的拉伸/压缩变形量是否在允许的定位误差内（如 ±0.005mm）。

经验：对于精度要求较高的设备，推荐直径通常比第三步算出的结果再增大一个规格（例如从25mm增至32mm）。

第四步：根据惯量匹配选直径（动态响应）

这一步将直径与电机选型关联起来。丝杠直径越大，其转动惯量越大（与直径的4次方成正比）。

原则：负载惯量（主要是丝杠本身）与电机转子惯量的比值，应控制在 1:1 到 3:1 之间。

判断：如果算出的惯量比 > 10:1，说明电机需要频繁制动，会发热严重、响应变慢。此时有两种方案：

选更大功率的电机（成本高）

减小丝杠直径（更优解）

特别提醒：直径增加一倍，惯量可能增加16倍！因此，在满足前三步的前提下，直径宜小不宜大，这有利于提升动态响应和降低成本。

总结：选型逻辑与速查参考

综合以上步骤，选型逻辑可以总结为：

小负载、短行程：选小直径（12-20mm），成本低、响应快。

大负载、重切削：选大直径（≥32mm），保证刚性。

长行程、高速：必须选大直径，否则会共振。

高精度：在满足前三点基础上，再增大1-2级直径以提高刚度。

为了方便快速参考，这里提供一个基于常见工况的直径选型速查表：

这里提供一个基于常见工况的直径选型速查表：
